剪叉車是重要的高空作業機械，可將作業人員及工具抬升至指定高度進行各類工程作業。在建筑、船舶、電力、倉儲等領域應用廣泛。
某高空作業機械生產企業，剪叉車車架智能焊裝線存在大量鋼板類零件配盤需求。該客戶配盤工序主要由人工完成，強度大、效率低且配盤易出錯。為提升產能，客戶引入梅卡曼德3D視覺對剪叉車車架配盤區進行自動化升級。實現復雜場景下的車架零件齊套配盤，大幅提升配盤效率及準確率。
應用難點
該客戶車架焊裝線由車架預制、車架配盤、車架拼焊等工區組成。在車架配盤環節，同一品規剪叉車車架總成所需零件分類碼放于各個料框中。待配盤料車到位至指定區域，需將車架零件按訂單需求碼放在料車上，配齊單個車架總成所需零件。
01?改造原因

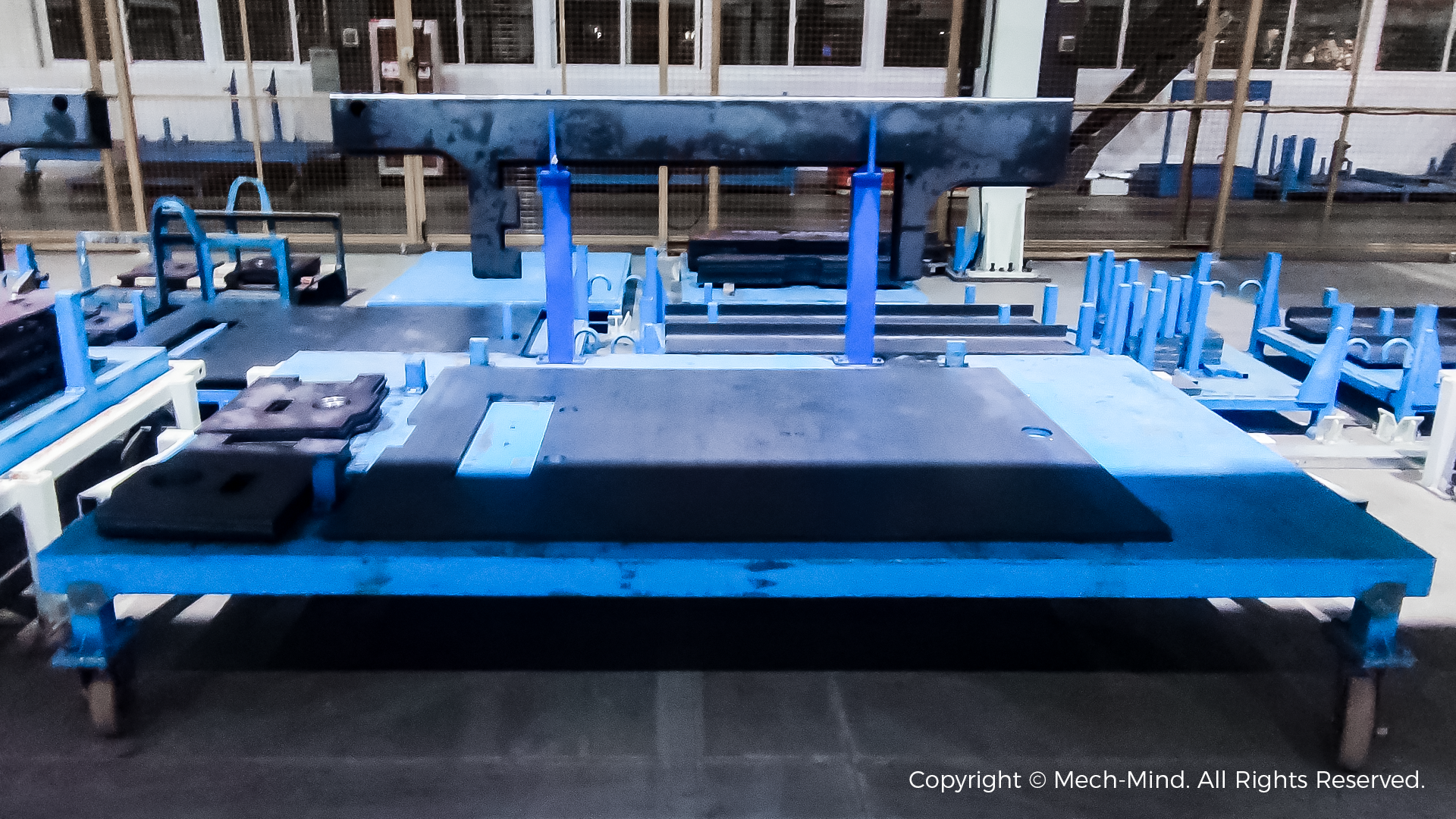

尺寸較大的鋼板類車架零件
·?部分車架零件長近3m，重達150kg。人工配盤強度大，人力成本高，且存在危險性。
·?人工配盤可能造成車架型號配錯、訂單所需零件配錯、對稱件&相似件區分出錯等問題，對后端工藝造成影響。
· 客戶由于業務規模擴大，產品穩定性、安全性要求高等原因，需提高配盤準確率和效率。
02?視覺挑戰
存在環境光干擾的現場
·?車架零件為表面銹跡、油污、形狀不規則的坡口件、折彎件、焊接件。同時，由于采光需求，現場存在較強的光線干擾，對3D相機成像能力要求高。
客戶生產車架種類眾多，且每種車架涉及零件達十?dāng)?shù)種。現場待配盤零件達近百種，需3D視覺系統具備良好的兼容性。
·?車架零件放置在料框中，由行車吊裝至固定位置。零件存在錯位、堆疊、遮擋等情況，同時存在著大量的對稱件和相似件，傳統示教法無法保證對每個零件的精準識別與定位。

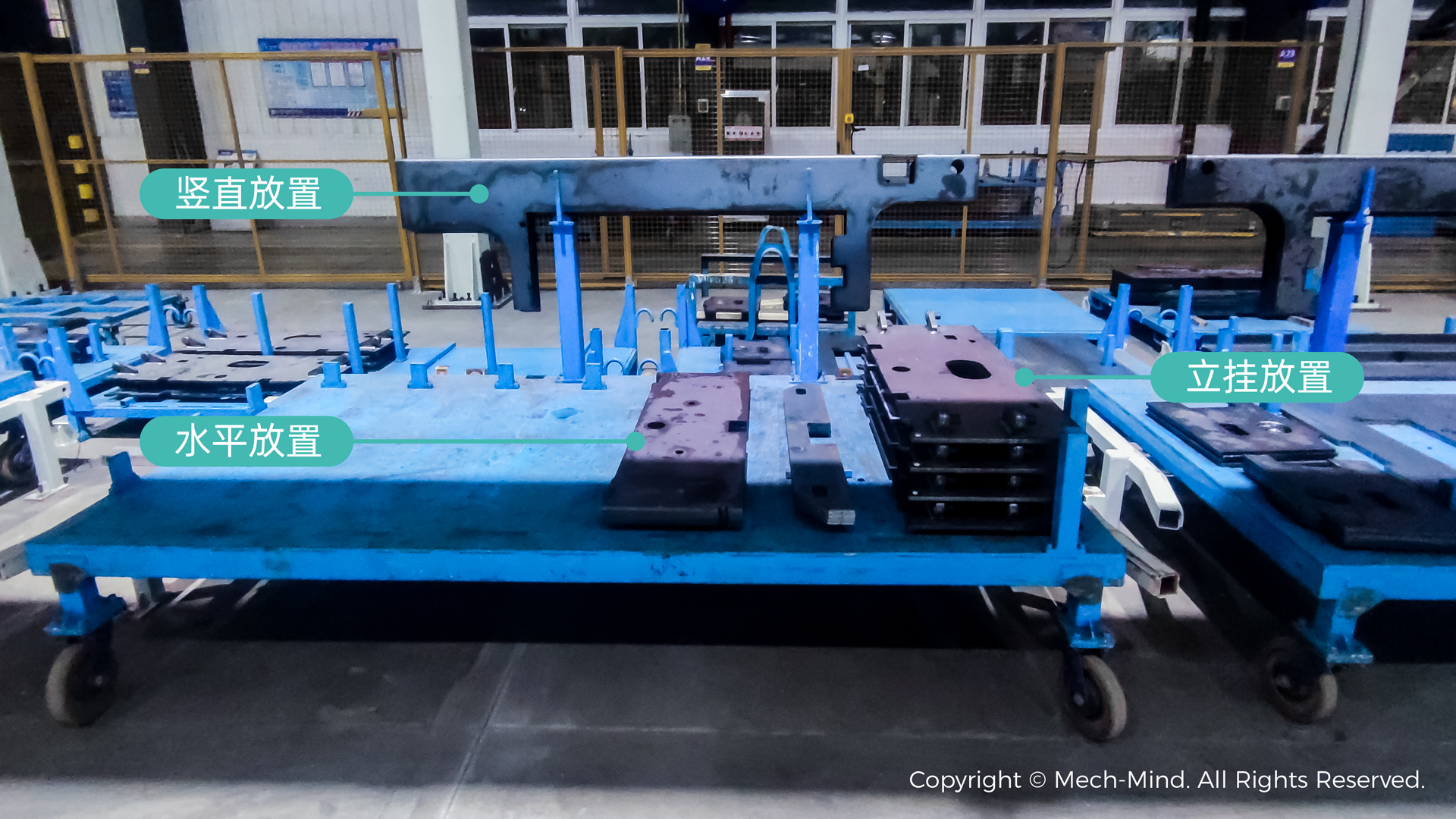

·?車架零件由于形狀不規則，碼放在配盤料車上的方式亦不相同，需3D視覺系統根據訂單信息合理規劃配盤策略。同時，高精度定位配盤料車位置，將車架零件精準碼放。
解決方案及優勢
01?解決方案

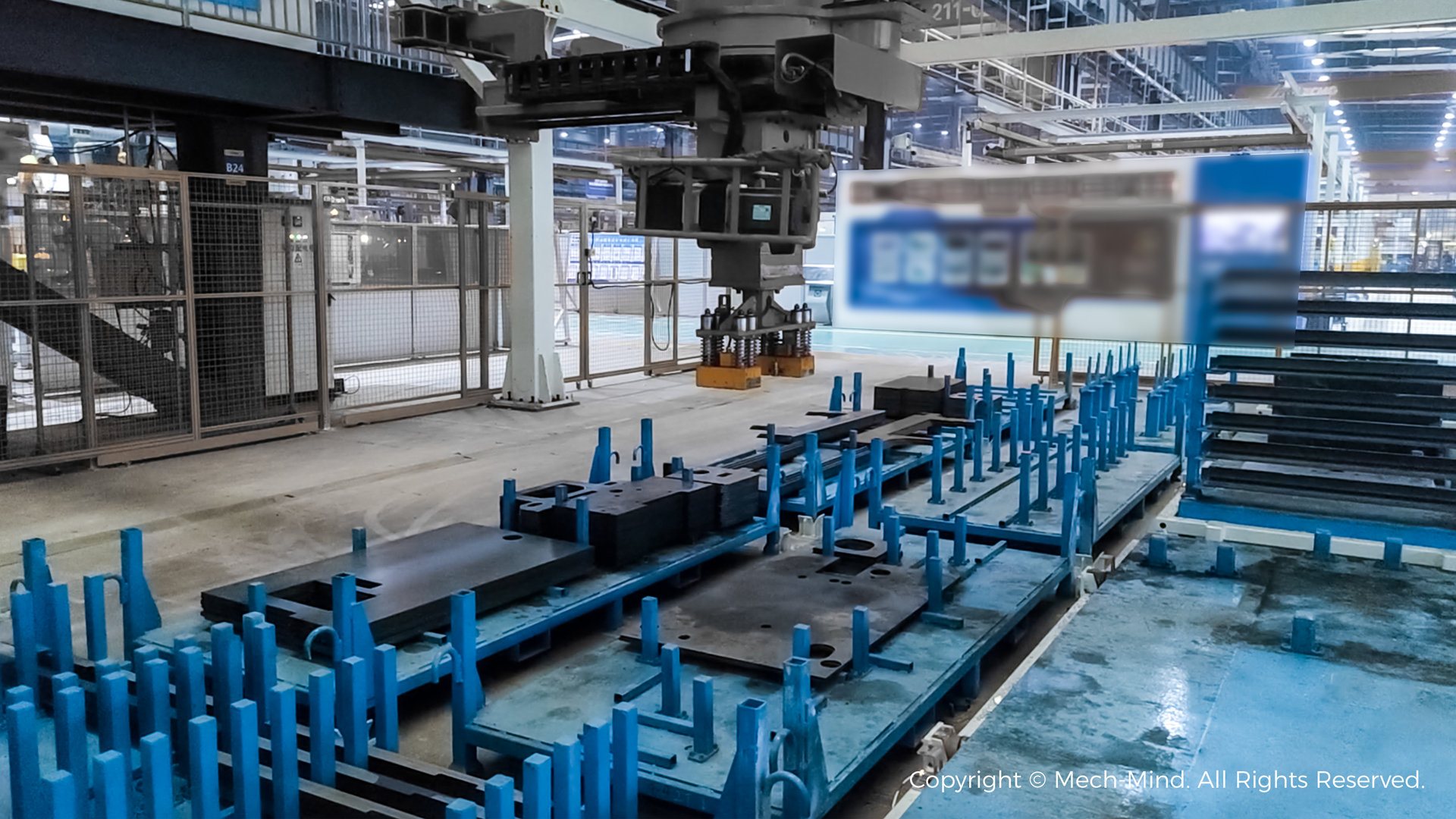

項目現場

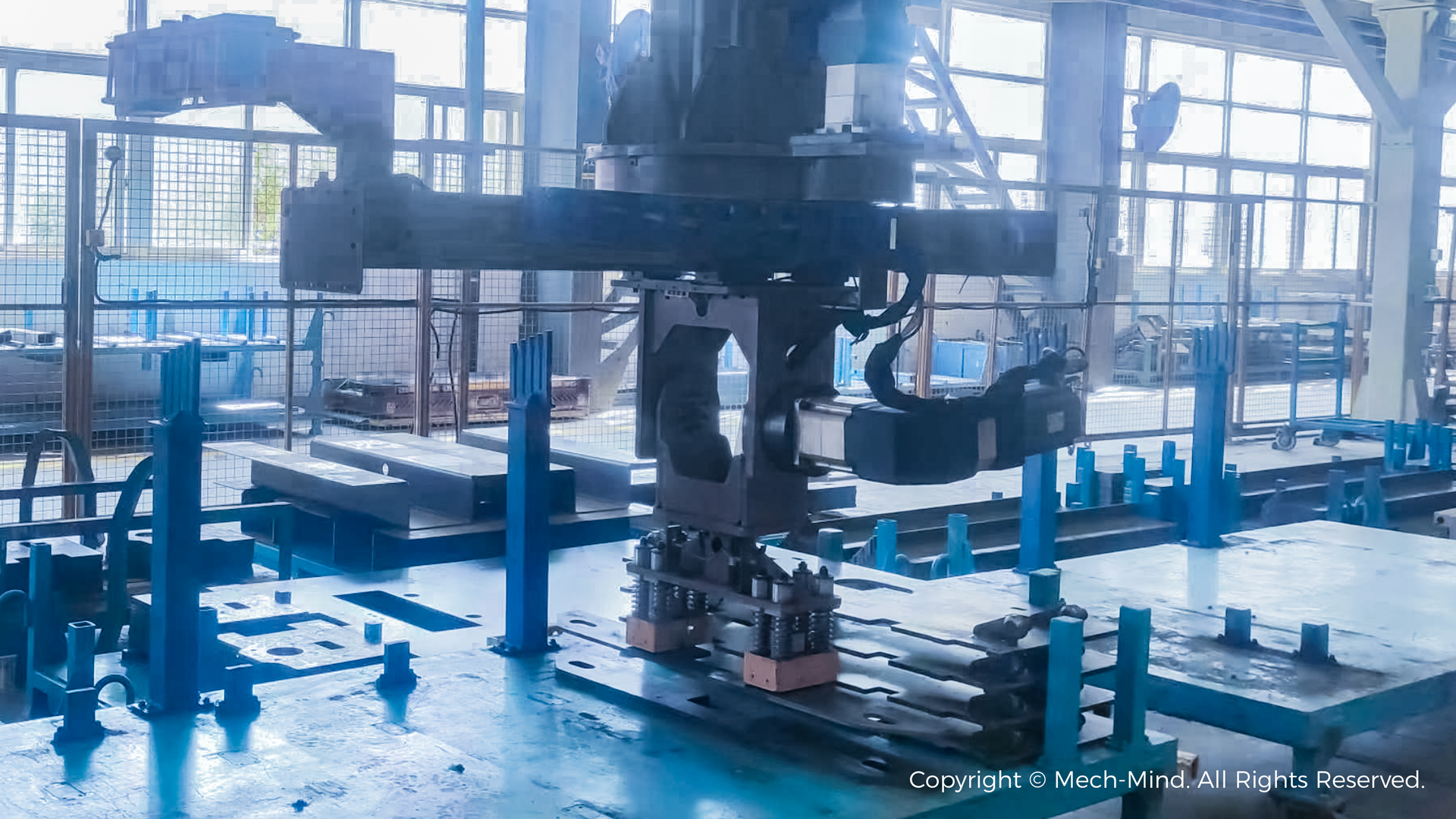

3D相機選型及安裝方式：Mech-Eye LSR L，安裝于桁架機械臂末端。
工作流程：
·?車架零件碼放在料框中運輸?shù)街付ㄎ恢茫琍LC提前告知3D視覺系統待配盤車架所需零件的型號。
·?PLC收到信號，觸發3D相機拍照；3D視覺系統獲取車架零件位姿信息，引導桁架機器人抓取。
·?桁架機器人將抓取的車架零件，按順序碼放至配盤料車上。
·?重復上述流程，直至配齊單個車架總成所需零件。
02?方案優勢
精準識別，實現高效穩定配盤
異形車架零件

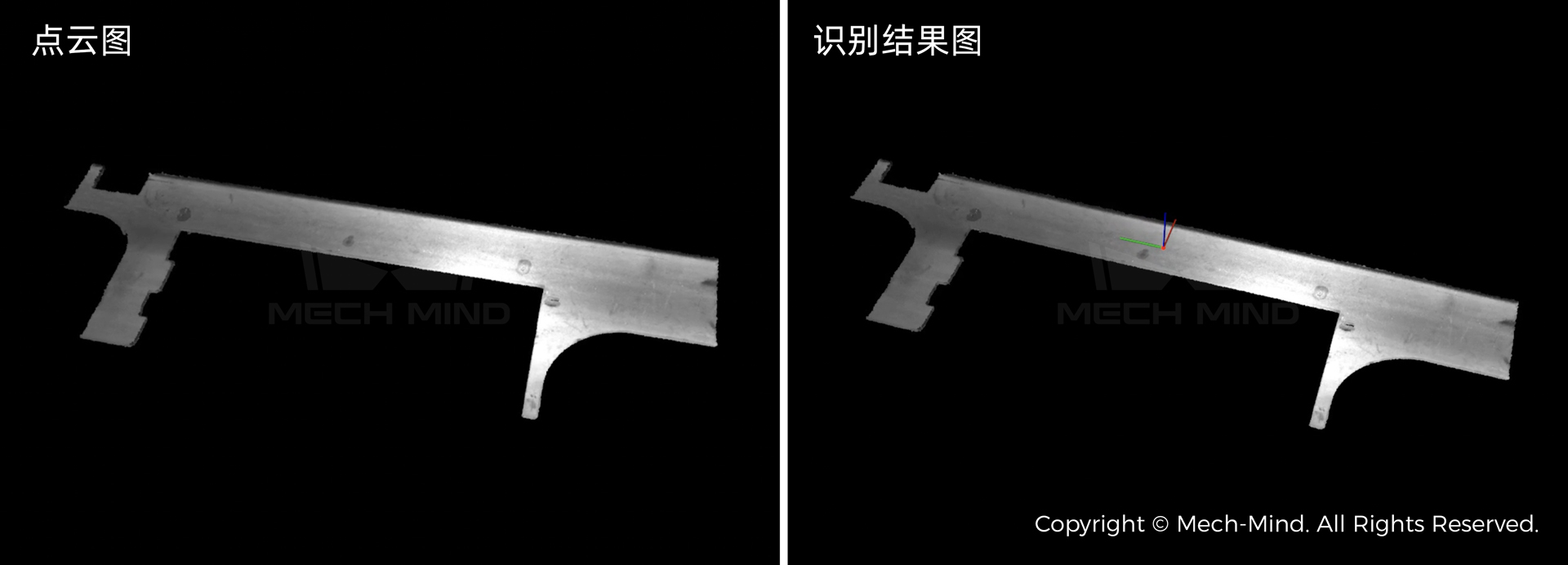

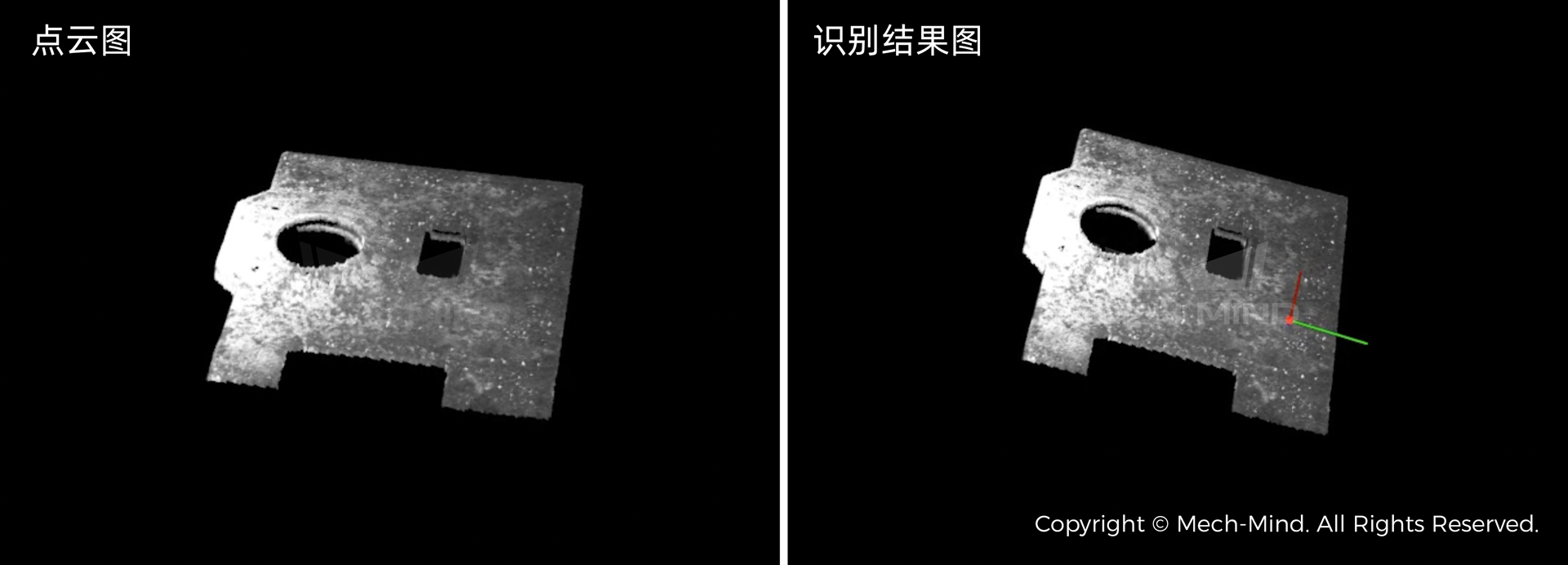

點云圖及識別結果圖
·?針對表面銹跡、油污、形狀不規則的坡口件、折彎件、焊接件，梅卡曼德為客戶提供了遠距離Mech-Eye LSR L工業級激光3D相機。在現場＞30000lx環境光干擾的情況下，仍可為3D視覺系統識別定位提供完整、精確、細致的點云數據。
·?Mech-Eye LSR L大視野，可靈活應對各類復雜安裝環境。跟隨桁架機器人靈活移動至各個料框上方，支持超長、細薄、異形的車架零件及配盤料車精準識別與定位，實現車架零件精準抓取及碼放。
·?智能調控TCP中心與工件重心重合，避免抓取時出現抓偏、掉件等情況。
柔性更強，輕松應對現場復雜工況
·?全面兼容現場近百種形狀各異的車架零件，支持新增產品的快速導入。
·?3D視覺系統對視野內零件及配盤料車進行高精度定位，輕松應對姿態各異（如：錯位、堆疊、遮擋等）的各類零件。減少定制工裝成本，提升產線柔性。
配盤效率提升，高效銜接各工藝環節
智能規劃配盤
·?按照生產需求進行車架總成的齊套配盤，配盤效率提升1.5倍。
·?根據所獲取的訂單信息合理規劃配盤策略，提高料車滿料速度，最大化利用料車空間。
·?高性能、高融合度軟硬件產品，無縫集成焊接、折彎、開坡口等工序，助力剪叉車高效生產。
梅卡曼德提供的3D視覺方案能夠大幅提升配盤準確率、效率，提升客戶剪叉車車架智能焊裝線自動化、柔性化水平。除鋼板配盤外，梅卡曼德3D視覺在鋼板分揀、機加工、折彎、開坡口、組對焊接等工藝環節亦有廣泛應用，產品性能及穩定性經過眾多大型終端項目現場驗證。如果您想了解更多梅卡曼德產品及方案，請發送郵件至info@mech-mind.net。
